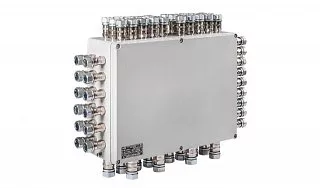

Взрывозащищенная клеммная коробка КНВ-У 30.40.12 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 30.40.12 из низкоуглеродистой стали предназначена для соединения, разветвления и распределения электрических цепей в промышленных электроустановках. Модель применяется в системах электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами, где требуется использование оборудования во взрывозащищённом исполнении.
Коробка имеет прямоугольный корпус габаритами 300 × 400 × 120 мм. Увеличенная монтажная площадь и глубина 120 мм позволяют организовать размещение нескольких групп клеммного оборудования, предусмотреть пространство для подключения проводников и разработать различные варианты внутренней компоновки.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, обеспечивающим антикоррозионную защиту конструкции.
В стандартном исполнении внутри устанавливается монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она предназначена для размещения клеммного оборудования, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Прямоугольная форма корпуса удобна для последовательного размещения клеммных блоков и распределения электрических соединений по функциональным группам. Глубина 120 мм предоставляет дополнительное пространство для установки внутренних компонентов, подключения кабелей и прокладки проводников.
Конструкция предусматривает уплотнение корпуса для защиты внутренних электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для организации защитного заземления предусмотрены соответствующие элементы.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. Их количество, размеры и расположение определяются с учётом параметров кабелей, направления кабельных трасс, размеров устанавливаемых вводов и расположения внутреннего оборудования.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретный вариант выбирается в соответствии с условиями эксплуатации и требуемой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 30.40.12 применяется для создания соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, электроснабжения и автоматизированного управления технологическими процессами.
Модель подходит для объединения кабельных линий от нескольких групп датчиков, измерительных приборов и исполнительных механизмов. При соответствующей комплектации внутри корпуса можно организовать отдельные группы клеммных соединений с учётом назначения электрических цепей и требований к их совместному размещению.
Увеличенная монтажная площадь позволяет использовать коробку в составе разветвлённых систем автоматизации, где необходимо объединить подключения оборудования, расположенного на различных участках технологической установки.
Прямоугольный корпус удобен для последовательного расположения клеммных блоков. При разработке схемы подключения можно предусмотреть подвод кабельных линий с разных сторон, учитывая расположение внешнего оборудования и особенности кабельных трасс.
Глубина 120 мм позволяет использовать модель в коммутационных узлах, для которых требуется дополнительное пространство при установке внутренних компонентов и подключении проводников. Фактическая вместимость определяется выбранным клеммным оборудованием, его расположением и параметрами электрических цепей.
КНВ-У 30.40.12 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Допустимость установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Прямоугольный корпус размером 300 × 400 × 120 мм сочетает значительную монтажную площадь и увеличенную глубину. Такая конфигурация подходит для организации распределительных узлов с несколькими группами клеммного оборудования и различными направлениями кабельного подключения.
По сравнению с моделью аналогичной ширины и высоты, имеющей глубину 80 мм, КНВ-У 30.40.12 предоставляет дополнительное пространство для размещения внутренних компонентов и подключения проводников без увеличения площади, занимаемой корпусом на монтажной поверхности.
Конструкция из низкоуглеродистой листовой стали обеспечивает механическую прочность корпуса. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозионного воздействия.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет подобрать тип, количество и расположение клеммного оборудования под конкретную электрическую схему. Увеличенная площадь корпуса предоставляет дополнительные возможности для разделения соединений по функциональному назначению, организации внутренней прокладки проводников и обеспечения доступа при техническом обслуживании.
Расположение кабельных вводов согласовывается с особенностями монтажной площадки. При подготовке схемы отверстий учитываются количество подключаемых кабелей, направление кабельных трасс и конструктивные ограничения оболочки.
В зависимости от исполнения доступны степень защиты IP65 или IP66 и различные температурные диапазоны. Для серии также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранной комплектацией и условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 30.40.12 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 30.40.12 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 300 × 400 × 120 мм, необходимая внутренняя комплектация, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
