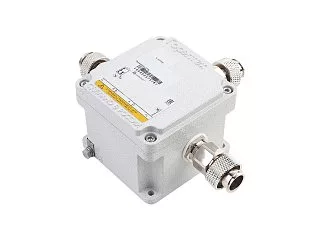

Взрывозащищенная клеммная коробка КСРВ141410 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ141410 — взрывозащищенная клеммная коробка из алюминиевого сплава с квадратным корпусом размером 149,5 × 149,5 × 107 мм. Внутренние габариты 139,5 × 139,5 × 88 мм позволяют размещать клеммные зажимы разных сечений и формировать соединительный узел с учетом количества подключаемых линий.
Для установки оборудования внутри корпуса предусмотрена монтажная панель К1414Х. Ее габариты составляют 130 × 105 × 124 мм, масса — 0,1 кг. Монтажная панель может быть алюминиевой или из нержавеющей стали в зависимости от выбранного исполнения.
КСРВ141410 допускает установку клемм AVK с номинальным сечением от 2,5 до 35 мм². Максимальное количество зависит от размера используемых клемм.
Максимально допустимое количество клемм AVK
| Клеммный зажим | Номинальное сечение, мм² | Максимальное количество |
|---|---|---|
| AVK 2,5 | 2,5 | 20 |
| AVK 4 | 4 | 17 |
| AVK 6 | 6 | 13 |
| AVK 10 | 10 | 10 |
| AVK 16 | 16 | 8 |
| AVK 35 | 35 | 6 |
Количество клемм определяется без учета пространства, занимаемого кабельными вводами. Если внутри одной коробки устанавливаются зажимы разных сечений, их совместное размещение необходимо проверять по допустимой вместимости корпуса.
Для КСРВ141410 возможно исполнение /IP68 с заливкой компаундом. Масса корпуса составляет 1,4 кг, компаунда — 2 кг, итоговая масса коробки — 3,4 кг.
Максимально рекомендуемое количество кабельных вводов
В значениях через дробь первое число относится к резьбе NPT, второе — к метрической резьбе.
| Резьба NPT | Метрическая резьба | Сторона А | Сторона Б |
|---|---|---|---|
| 3/8″ | M16×1,5 | 8 / 8 | 8 / 6 |
| 1/2″ | M20×1,5 | 6 / 6 | 6 / 6 |
| 3/4″ | M25×1,5 | 4 / 4 | 3 / 3 |
| 1″ | M32×1,5 | 2 / 2 | 2 / 2 |
| 1 1/4″ | M40×1,5 | 2 / 1 | 2 / 1 |
| 1 1/2″ | M50×1,5 | 1 / 1 | 1 / — |
| 2″ | M63×1,5 | 1 / 1 | — |
Допустимое количество вводов зависит одновременно от их размера, типа резьбы и стороны размещения.
Технические характеристики
Применение
КСРВ141410 предназначена для размещения клеммных соединений и организации ввода кабелей в составе электрического оборудования для взрывоопасных сред. Квадратная форма корпуса удобна для компоновок, где требуется распределить кабельные вводы по нескольким сторонам и разместить внутри несколько групп клемм.
Вместимость корпуса позволяет работать как с клеммами небольшого сечения, так и с AVK 10, AVK 16 и AVK 35. Поэтому КСРВ141410 подходит для схем, в которых количество соединений умеренное, но сечения подключаемых проводников могут различаться.
Конкретную комплектацию выбирают по количеству проводников, их сечению, номинальному току и напряжению, а также по типу DIN-рейки и параметрам кабельных вводов.
Преимущества практического использования
Квадратный корпус КСРВ141410 обеспечивает более равномерное пространство для внутренней компоновки и размещения кабельных вводов по разным сторонам. При габаритах 149,5 × 149,5 × 107 мм в нем можно установить до 20 клемм AVK 2,5 или использовать меньшее количество зажимов увеличенного сечения.
Еще одно практическое преимущество типоразмера — широкий выбор размеров кабельных вводов. Для КСРВ141410 предусмотрены конфигурации с резьбой от 3/8″ NPT и M16×1,5 до 2″ NPT и M63×1,5 в зависимости от стороны и типа резьбы.
Возможность исполнения /IP68 с заливкой компаундом позволяет выбрать вариант коробки для условий, где требуется соответствующая защита от внешних воздействий.
Купить Взрывозащищенная клеммная коробка КСРВ141410 из алюминиевого сплава
Заказать взрывозащищенную клеммную коробку КСРВ141410 можно с необходимой конфигурацией клеммных зажимов, кабельных вводов и дополнительных исполнений. Полное обозначение формируется с учетом размера корпуса, количества и типа клемм, количества и типа вводов, сторон их расположения и выбранных опций.
Для подбора КСРВ141410 необходимо определить параметры подключаемых проводников, требуемое количество соединений и кабельных линий. Если используются клеммы разных сечений, возможность их совместного размещения проверяется по вместимости корпуса; при ее превышении выбирается следующий типоразмер КСРВ.
