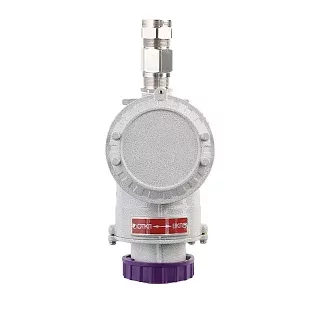

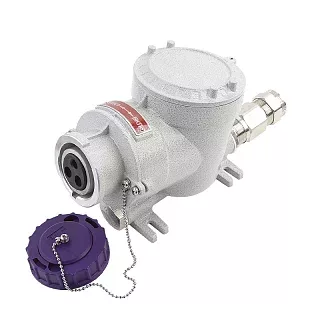

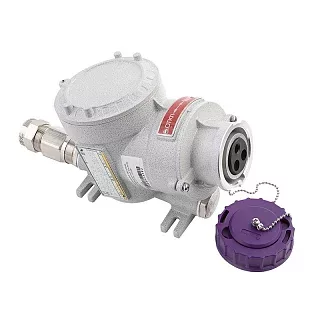

Взрывозащищенный силовой разъем РГМ-16-415-4
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-16-415-4 рассчитан на номинальный ток 16 А и напряжение 415 В. Контактная схема 3P+N+PE включает три рабочих полюса, нейтральный контакт N и отдельный защитный контакт PE.
Исполнение на 415 В имеет красную цветовую кодировку. От модели РГМ-16-415-3 данный разъем отличается наличием нейтрального контакта и увеличенными габаритами корпуса.
Диаметр корпуса составляет 125 мм, общая высота — 254 мм, глубина корпуса — 182 мм. Для установки кабельных вводов предусмотрены два резьбовых присоединительных отверстия M32×1,5. Межосевые размеры крепления составляют 75 × 140 мм, диаметр крепёжных отверстий — 9 мм.
Масса разъема — 2,57 кг.
Технические характеристики
Применение
РГМ-16-415-4 предназначен для разъемного подключения электрооборудования с рабочим напряжением 415 В и токовой нагрузкой до 16 А.
Контактная схема 3P+N+PE используется в цепях, где необходимы три рабочих проводника, нейтральный проводник N и отдельный защитный проводник PE.
При подборе ответной вилки необходимо учитывать соответствие по номинальному току 16 А, напряжению 415 В и контактной схеме 3P+N+PE.
Преимущества практического использования
РГМ-16-415-4 отличается от исполнения РГМ-16-415-3 наличием нейтрального контакта N. Это позволяет применять модель в электрических цепях, требующих схемы 3P+N+PE.
Красная цветовая кодировка облегчает идентификацию исполнения на 415 В среди разъемов серии РГМ с другими рабочими напряжениями.
Два присоединительных отверстия M32×1,5 позволяют подобрать кабельные вводы под параметры используемого кабеля. Увеличенный корпус рассчитан на размещение контактной группы 3P+N+PE.
Купить Взрывозащищенный силовой разъем РГМ-16-415-4
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-16-415-4.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 16 А, напряжение 415 В и контактная схема 3P+N+PE.
