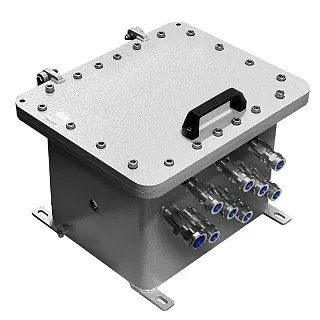

Взрывозащищенная клеммная коробка ЩОРВ-МТ361108 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ361108 имеет внешние габариты 372×133×97 мм и внутреннее пространство 322×65×66 мм. Корпус отличается вытянутой формой: при внутренней длине 322 мм его ширина составляет 65 мм, а глубина — 66 мм.
Такая геометрия позволяет использовать модель для продольного размещения элементов внутри корпуса при ограниченном пространстве по ширине и глубине. По сравнению с ЩОРВ-МТ311108 данный типоразмер имеет увеличенную длину при аналогичных внутренних значениях ширины и глубины.
Для установки корпуса предусмотрено крепление скобами. Межосевое расстояние составляет 295 мм по вертикали и 109 мм по горизонтали. Ширина крепежного отверстия — 8 мм.
Технические характеристики
Применение
ЩОРВ-МТ361108 подходит для вытянутых клеммных компоновок, которые необходимо разместить во внутреннем пространстве 322×65×66 мм. Продольная конфигурация корпуса позволяет распределять соединения вдоль его основной оси без существенного увеличения ширины оборудования.
При подборе учитываем размеры устанавливаемых элементов, необходимую длину внутренней монтажной зоны, тип клеммных зажимов, количество кабельных вводов и стороны их расположения.
Преимущества практического использования
Внутренняя длина 322 мм при ширине 65 мм и глубине 66 мм позволяет использовать корпус для продольной компоновки оборудования.
Внешняя глубина составляет 97 мм, что дает возможность учитывать модель при проектировании оборудования с ограничением по глубине установки.
Крепежные размеры 295×109 мм и ширина крепежного отверстия 8 мм позволяют заранее определить расположение точек фиксации корпуса.
Для крышки ЩОРВ-МТ361108 в таблице серии приведено допустимое количество отверстий для предусмотренных типоразмеров метрической резьбы.
Следующий типоразмер — ЩОРВ-МТ393113 с внешними габаритами 391×364,5×183 мм и внутренними размерами 294×221×90 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ361108 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ361108 по внутренним габаритам корпуса, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
