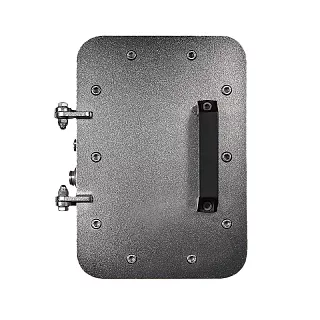

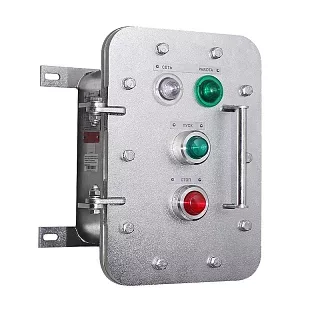

Взрывозащищенная клеммная коробка ЩОРВ-НТ906845 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ906845 имеет внешние габариты 900×680×461 мм и внутреннее пространство 770×550×377 мм. Модель рассчитана на крупные клеммные сборки, для которых требуется сочетание большой площади монтажной зоны и значительного пространства по глубине корпуса.
По длине и ширине внутреннего пространства ЩОРВ-НТ906845 соответствует ЩОРВ-НТ906834, при этом внутренняя глубина увеличена с 263 до 377 мм. Это дает больше пространства для объемной компоновки клеммных зажимов, проводников и других внутренних элементов.
Толщина стенки корпуса составляет 10 мм. Межосевое расстояние между крепежными скобами — 680 мм по вертикали и 650 мм по горизонтали. Ширина крепежного отверстия в скобе — 20 мм.
Монтажная панель
Для ЩОРВ-НТ906845 предусмотрена монтажная панель Щ8967Х.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 720 × 500 | 3 | 8 |
| Алюминиевый сплав | 720 × 500 | 3 | 2,9 |
Оба исполнения монтажной панели имеют размеры 720×500 мм и толщину 3 мм. При обогреве корпуса применяется стандартная монтажная панель.
Количество клеммных зажимов
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 980 |
| 1,5 | 980 |
| 2,5 | 550 |
| 4 | 480 |
| 6 | 348 |
| 10 | 385 |
| 16 | 204 |
| 25–35 | 132 |
| 50 | 76 |
| 70 | 64 |
| 95 | 36 |
| 120 | 32 |
| 150 | 32 |
| 185–240 | 19 |
При сечении проводников 2,5 мм² в ЩОРВ-НТ906845 может быть установлено до 550 клеммных зажимов, при 4 мм² — до 480, при 16 мм² — до 204, при 50 мм² — до 76.
Технические характеристики
Применение
ЩОРВ-НТ906845 подходит для крупных и объемных клеммных сборок. Внутренние размеры 770×550×377 мм обеспечивают значительную монтажную площадь и увеличенное пространство между монтажной панелью и крышкой.
Модель можно подбирать для соединений проводников различных сечений. Для сечения 6 мм² предусмотрено до 348 клеммных зажимов, для 25–35 мм² — до 132, для 70 мм² — до 64, для 185–240 мм² — до 19.
При подборе учитываем необходимое количество соединений, сечение проводников, размеры монтажной панели, внутреннюю глубину корпуса и конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя глубина 377 мм обеспечивает больше пространства для объемной компоновки по сравнению с ЩОРВ-НТ906834.
Монтажная панель размером 720×500 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм². Максимальное количество при сечении 1–1,5 мм² составляет 980 зажимов.
Крепежные параметры 680×650 мм и ширина отверстия 20 мм позволяют учитывать расположение точек фиксации при проектировании места установки.
Следующий типоразмер — ЩОРВ-НТ1035839 с внешними габаритами 1030×580×403 мм и внутренними размерами 900×450×319 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ906845 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ906845 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.
