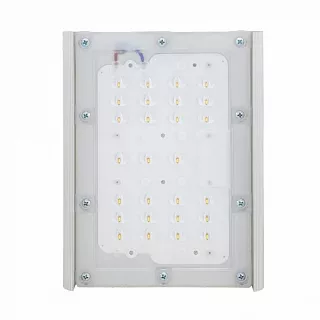

Светодиодный светильник Diora Unit PRO 32 (55–57 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 32 (55–57 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов, транспортных проездов и промышленных территорий. Модель относится к компактной серии Unit PRO 32 и выпускается с четырьмя вариантами широкой боковой кривой силы света (КСС).
В зависимости от оптической системы номинальная мощность составляет 55 или 57 Вт, а световой поток — от 7700 до 8700 лм. Для исполнений Ш1 и Ш2 предусмотрено консольное крепление. Модификации с оптикой Ш3 и Ш4 доступны с консольным креплением и креплением типа «лира».
Светильник выполнен в алюминиевом корпусе размером 216 × 165 × 70 мм со степенью защиты IP67. Различные оптические исполнения позволяют подбирать характеристики оборудования с учётом ширины освещаемого участка, высоты установки и расположения опор.
Светотехнические исполнения
Для Diora Unit PRO 32 в диапазоне 55–57 Вт предусмотрены четыре оптические системы. Они различаются номинальной мощностью, световым потоком и пространственным распределением силы света.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление |
|---|---|---|---|---|
| Ш1 | 57 | 7700 / 8600 | 2700 / 4000 / 5000 | Консоль |
| Ш2 | 55 | 7900 / 8700 | 2700 / 4000 / 5000 | Консоль |
| Ш3 | 55 | 7700 | 3000 / 4000 / 5000 | Консоль / лира |
| Ш4 | 55 | 8100 | 3000 / 4000 / 5000 | Консоль / лира |
Максимальный световой поток среди представленных вариантов обеспечивает Diora Unit PRO 55 Ш2 — 8700 лм при цветовой температуре 4000 или 5000 К.
При этом выбор конкретного светильника определяется не только величиной светового потока. Для дорожных и территориальных осветительных установок необходимо учитывать характеристики КСС и распределение света относительно освещаемой поверхности.
Как различаются оптические системы
КСС Ш1 — 130° × 40°. Исполнение мощностью 57 Вт формирует широкое боковое распределение силы света. Оно рассматривается для освещения протяжённых дорог и проездов с соответствующей схемой расположения опор.
КСС Ш2 — 130° × 60°. Модификация мощностью 55 Вт отличается увеличенным углом распределения света в одной из плоскостей. При цветовой температуре 4000/5000 К световой поток составляет 8700 лм.
КСС Ш3 — 150° × 90°. Светильник мощностью 55 Вт обеспечивает световой поток 7700 лм. Более широкое распределение силы света позволяет рассматривать эту оптическую систему для открытых площадок и транспортных участков соответствующей конфигурации.
КСС Ш4 — 150° × 75°. Исполнение мощностью 55 Вт имеет световой поток 8100 лм. От Ш3 оно отличается формой кривой силы света, что учитывается при выборе осветительной установки.
Для Ш1 и Ш2 предусмотрены разные значения светового потока в зависимости от цветовой температуры. В исполнениях Ш3 и Ш4 световой поток сохраняется одинаковым при 3000, 4000 и 5000 К.
Оптические системы не являются взаимозаменяемыми без проверки фотометрических характеристик. При выборе учитываются ширина дороги, высота установки, вылет кронштейна и расстояние между светильниками.
Выбор способа крепления
Для моделей с КСС Ш1 и Ш2 предусмотрено консольное крепление. Оно используется при размещении светильника на соответствующем кронштейне опоры наружного освещения.
Исполнения Ш3 и Ш4 допускают выбор между двумя способами установки:
Консоль — для размещения на консольных кронштейнах осветительных опор.
Лира — для установки с использованием предусмотренного конструкцией крепления соответствующего типа.
Выбор способа установки выполняется с учётом монтажного положения светильника, характеристик несущей конструкции и требований к направлению светового потока.
Модификации и артикулы
Для оптики Ш1 и Ш2 доступны цветовые температуры 2700, 4000 и 5000 К. Исполнения Ш3 и Ш4 выпускаются с цветовой температурой 3000, 4000 и 5000 К.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 57 | 7700 | 2700 | Консоль | DUPRO57Sh1-2,7K-C |
| Ш1 | 57 | 8600 | 4000 | Консоль | DUPRO57Sh1-4K-C |
| Ш1 | 57 | 8600 | 5000 | Консоль | DUPRO57Sh1-5K-C |
| Ш2 | 55 | 7900 | 2700 | Консоль | DUPRO55Sh2-2,7K-C |
| Ш2 | 55 | 8700 | 4000 | Консоль | DUPRO55Sh2-4K-C |
| Ш2 | 55 | 8700 | 5000 | Консоль | DUPRO55Sh2-5K-C |
| Ш3 | 55 | 7700 | 3000 | Консоль | DUPRO55Sh3-3K-C |
| Ш3 | 55 | 7700 | 3000 | Лира | DUPRO55Sh3-3K-L |
| Ш3 | 55 | 7700 | 4000 | Консоль | DUPRO55Sh3-4K-C |
| Ш3 | 55 | 7700 | 4000 | Лира | DUPRO55Sh3-4K-L |
| Ш3 | 55 | 7700 | 5000 | Консоль | DUPRO55Sh3-5K-C |
| Ш3 | 55 | 7700 | 5000 | Лира | DUPRO55Sh3-5K-L |
| Ш4 | 55 | 8100 | 3000 | Консоль | DUPRO55Sh4-3K-C |
| Ш4 | 55 | 8100 | 3000 | Лира | DUPRO55Sh4-3K-L |
| Ш4 | 55 | 8100 | 4000 | Консоль | DUPRO55Sh4-4K-C |
| Ш4 | 55 | 8100 | 4000 | Лира | DUPRO55Sh4-4K-L |
| Ш4 | 55 | 8100 | 5000 | Консоль | DUPRO55Sh4-5K-C |
| Ш4 | 55 | 8100 | 5000 | Лира | DUPRO55Sh4-5K-L |
Каждый артикул соответствует определённому сочетанию оптической системы, мощности, цветовой температуры и способа крепления.
Конструкция и защита от внешних воздействий

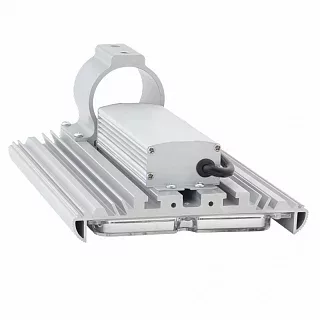

Diora Unit PRO 32 выполнен в компактном алюминиевом корпусе, внутри которого размещены светодиодные модули, оптическая система и электронный источник питания.
Корпус обеспечивает размещение компонентов и участвует в отводе тепла, возникающего при работе светодиодов.
Степень защиты IP67 предусматривает пыленепроницаемость корпуса и защиту от временного погружения в воду в пределах установленного класса.
Для установки светильника необходимо учитывать конструкцию крепления, допустимые нагрузки на опору и условия электрического подключения.
Технические характеристики
Применение
Освещение улиц и автомобильных проездов
Diora Unit PRO 32 мощностью 55–57 Вт может использоваться в системах освещения городских улиц, подъездных дорог и внутриквартальных проездов.
Для таких объектов подбирается КСС, обеспечивающая необходимое распределение света по проезжей части. При расчёте учитываются монтажная высота, ширина дороги, положение опор и расстояние между ними.
Варианты Ш1 и Ш2 предусматривают различное боковое распределение силы света, что позволяет выбирать оптику для конкретной схемы дорожного освещения.
Парковочные площадки и общественные территории
На открытых парковках светильники применяются для освещения автомобильных стоянок, проездов между парковочными местами и прилегающих территорий.
Исполнения Ш3 и Ш4 позволяют рассматривать более широкое распределение света. Конкретная модификация определяется с учётом размеров площадки, расположения опор и требований к равномерности освещённости.
Наличие консольного крепления и лиры для отдельных исполнений учитывается при выборе монтажной конструкции.
Промышленные и складские объекты
Diora Unit PRO 32 может использоваться для освещения внутренних транспортных маршрутов предприятий, подъездов к складским зданиям и открытых участков производственных территорий.
При подборе светильников учитываются расположение инженерных сооружений, зоны движения техники и условия эксплуатации.
Для объектов с особыми требованиями дополнительно проверяется соответствие оборудования характеристикам окружающей среды.
Реконструкция наружного освещения
Модель подходит для рассмотрения при модернизации действующих осветительных установок.
Различные варианты крепления позволяют подбирать оборудование с учётом конструкции существующих опор и кронштейнов. При этом необходимо проверить их несущую способность, совместимость присоединительных элементов и характеристики электрической сети.
Соответствие новой системы нормируемым показателям освещения определяется светотехническим расчётом.
Преимущества практического использования
Четыре варианта КСС. Оптические системы Ш1, Ш2, Ш3 и Ш4 обеспечивают выбор широкого бокового светораспределения для различных условий установки.
Световой поток до 8700 лм. Исполнение Ш2 мощностью 55 Вт обеспечивает максимальное значение светового потока среди представленных модификаций.
Компактный алюминиевый корпус. Габариты 216 × 165 × 70 мм позволяют использовать светильники данного типоразмера при разных значениях мощности.
Выбор способа установки. Для модификаций Ш3 и Ш4 предусмотрены консольное крепление и лира.
Несколько значений цветовой температуры. В зависимости от оптики доступны варианты 2700, 3000, 4000 и 5000 К.
Степень защиты IP67. Корпус защищён от проникновения пыли и воды в соответствии с установленным классом.
Гарантийный срок 5 лет. Для оборудования предусмотрена пятилетняя гарантия.
Купить Светодиодный светильник Diora Unit PRO 32 (55–57 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 32 (55–57 Вт) для освещения городских улиц, автомобильных дорог, парковочных комплексов и промышленных территорий.
Для выбора доступны модификации мощностью 55 и 57 Вт с оптическими системами Ш1, Ш2, Ш3 и Ш4. В зависимости от исполнения предусмотрены различные значения светового потока, цветовой температуры и способы крепления.
При подборе учитываются характеристики освещаемого объекта, необходимая КСС, параметры опор и кронштейнов, условия электрического подключения и эксплуатации.
НПО «Легион» осуществляет поставки светодиодных светильников для строительства и модернизации систем наружного освещения по России.
