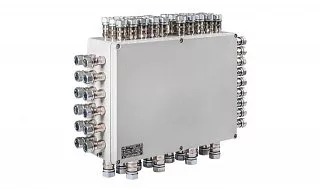

Взрывозащищенная клеммная коробка КНВ-У 15.20.08 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 15.20.08 из низкоуглеродистой стали предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах. Модель применяется в системах автоматизации, контроля, сигнализации и управления технологическим оборудованием, для которых требуется использование электрооборудования во взрывозащищённом исполнении.
Коробка имеет прямоугольный корпус габаритами 150 × 200 × 80 мм и массой 1,3 кг. Удлинённая конструкция позволяет организовать последовательное расположение клеммного оборудования, а глубина 80 мм предоставляет пространство для прокладки проводников и размещения внутренних компонентов.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали толщиной 1,2–1,5 мм. Для защиты металлических поверхностей используется структурное порошковое покрытие стандартного цвета RAL 7035, обеспечивающее устойчивость к коррозионному воздействию.
В стандартном исполнении внутри корпуса предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она служит основанием для установки клеммного оборудования, количество и характеристики которого определяются электрической схемой, сечением проводников и требованиями к внутренней компоновке.
Конструкция предусматривает защиту внутренних электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66.
Кабельные вводы размещаются на корпусе по согласованной схеме. Их количество, типоразмеры и расположение выбираются с учётом характеристик подключаемых кабелей, направления кабельных трасс и доступного пространства для внутреннего монтажа.
Для серии КНВ-У предусмотрены температурные исполнения с диапазоном эксплуатации от −60 °C до +40, +60 или +85 °C. Конкретный вариант подбирается в соответствии с условиями окружающей среды и необходимой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 15.20.08 используется для организации электрических соединений в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, дистанционного управления и контроля технологических процессов.
Прямоугольная конфигурация подходит для коммутационных узлов, в которых необходимо объединить несколько кабельных линий. Коробка может применяться для подключения датчиков температуры, давления, расхода и уровня, измерительных приборов и исполнительных устройств.
Модель удобна для технологических установок, на которых кабельные линии проходят вдоль оборудования. Удлинённый корпус позволяет предусмотреть последовательное расположение клеммных соединений, а глубина 80 мм — организовать внутреннюю прокладку проводников с учётом особенностей выбранного оснащения.
КНВ-У 15.20.08 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Возможность установки внутри производственных помещений или на открытых площадках определяется выбранным исполнением и условиями эксплуатации.
Допустимость использования коробки в конкретной взрывоопасной зоне зависит от маркировки взрывозащиты, характеристик рабочей среды и параметров подключаемых электрических цепей.
Преимущества практического использования
Прямоугольный корпус размером 150 × 200 × 80 мм позволяет организовать последовательное размещение клеммного оборудования и предусмотреть различные варианты подключения кабельных линий. Такая конфигурация удобна для коммутационных узлов, обслуживающих несколько устройств.
Увеличенная глубина корпуса предоставляет дополнительное пространство для размещения внутренних компонентов и прокладки проводников. При этом фактическая вместимость определяется типом клеммного оборудования, количеством соединений и габаритами кабельных вводов.
Применение низкоуглеродистой листовой стали обеспечивает механическую прочность конструкции. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозии.
Монтажная пластина из оцинкованной стали толщиной 2 мм позволяет организовать размещение клеммного оборудования в соответствии с требованиями электрической схемы. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной подготовки отверстий под кабельные вводы позволяет согласовать схему подключения с расположением промышленного оборудования и направлением кабельных трасс. При разработке компоновки учитываются конструктивные ограничения корпуса и пространство для обслуживания электрических соединений.
Степень защиты IP65 или IP66, различные температурные исполнения и варианты взрывозащиты позволяют подобрать комплектацию с учётом условий эксплуатации.
Для серии КНВ-У также предусмотрено дополнительное оснащение, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Необходимость применения этих элементов определяется требованиями конкретного объекта.
Купить Взрывозащищенная клеммная коробка КНВ-У 15.20.08 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 15.20.08 из низкоуглеродистой стали для комплектации промышленных систем автоматизации, контроля, сигнализации, электроснабжения и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 150 × 200 × 80 мм, необходимое внутреннее оснащение, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
